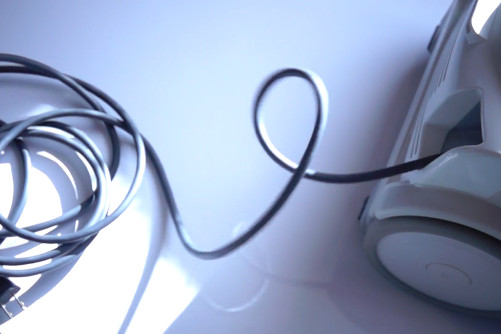

Stromkabel mit Stecker

Die Technik hinter dem Aufrollsystem

FUNKTION

PRINZIP.

WIE FUNKTIONIERT EIN ATHOS AUFROLLSYSTEM?

Mit einem Handgriff aufrollen, was sonst herumliegt: Automatische Aufrollsysteme machen das Aufrollen von Kabeln, Schläuchen und Seilen so einfach wie nie zuvor. Das Prinzip ist einfach: Anstatt Ihr Aufrollmedium mühsam von Hand aufzurollen oder auf eine manuelle Kabeltrommel aufwickeln zu müssen, betätigt der Anwender lediglich das automatische Aufrollsystem.

WELCHE TECHNIK STECKT HINTER EINEM AUFROLLSYSTEM?

Technisch basieren alle ATHOS Aufrollsysteme auf dem gleichen Prinzip. Sie finden im Inneren:

  • Eine Trommel zur Aufwicklung des Mediums
  • Ein Kontaktsystem (bei elektrischen Kabelaufrollsystemen)
  • Einen Antrieb oder eine Feder, die das Medium auf Anforderung aufrollt
  • Eine Grundplatte zur Befestigung bei dem Einbau in das Endgerät
  • Ein Bremssystem zur Arretierung in der gewünschten Position
Bremssystem
Grundplatte, Befestigung
Antrieb, Feder
Kontaktsystem
Trommel, Aufwicklung
Kabel, Stecker

TECHNISCHE
ANPASSUNG.

ANPASSUNG AN TECHNISCHE ANFORDERUNGEN

Entsprechend der Anforderungen der Anwendung werden die Bestandteile in ihrer Größe und Funktion angepasst. So entsteht für jede Anwendung das passende automatische Aufrollsystem. Dazu gehören landestypische Anforderungen aber auch sicherheitsrelevante Voraussetzungen. Am Beispiel eines Kabelaufrollers umfassen die technischen Anpassungen unter anderem folgende Bestandteile:

  • Verwendung eines geeigneten Kabels entsprechend der Anwendung (Kabellänge, Material, Kabelform)
  • Verwendung eines landestypischen Steckers
  • Nutzung eines unterbrechungsfreien Übertragungssystems

KOMFORTABLE
ERGÄNZUNGEN.

DER RICHTIGE ANTRIEB FÜR IHREN AUFROLLER

Die Aufrollbewegung erfolgt über Antriebsfedern. Diese werden aus Hightech-Material entsprechend der anwendungsspezifischen Anforderungen gefertigt. Für Ihr Aufrollsystem haben Sie die Wahl zwischen den drei gängigen Antriebsarten:

Kabel wird über Rollfeder aufgerollt

Antrieb über eine Rollfeder

Flacher Drehmomentverlauf, gleichmäßige Aufrollgeschwindigkeit, über 6.000 Zyklen Lebensdauer*

Kabel wird über Triebfeder aufgerollt

Antrieb über eine Triebfeder

Steiler Drehmomentverlauf, beschleunigte Aufrollgeschwindigkeit, weit über 10.000 Zyklen Lebensdauer*

Schlauch wird auf Knopfdruck elektrisch aufgerollt

Elektrischer Antrieb

Komfortables Aufrollen mit Elektromotor, ausgelegt für die Lebensdauer des Produkts

*Ein Zyklus entspricht dem Ausziehen und wieder Aufrollen des Mediums.
Wir bedanken uns bei unseren Partnern Hugo Kern & Liebers GmbH & Co. KG (Rollfeder, Triebfeder) und Gardena (elektrischer Antrieb) für die Bereitstellung der Videos.

Das richtige Auslöseverfahren für Ihre Anwendung

Verbessern Sie die Handhabung mit Ihrem fertigen Produkt mit dem richtigen Auslöseverfahren. Das Auslöseverfahren entscheidet, in welcher Form Ihre Anwender das Aufrollmedium fixieren und aufrollen können. Folgende Optionen sind bei Ihrem ATHOS Aufrollsystem möglich:

Rastbremse


Das Aufrollmedium wird beim Abrollen an der gewünschten Stelle über die Rastbremse fixiert. Zum vollständigen Aufrollen genügt ein einmaliger Zug am Aufrollmedium.

Tastendruckauslösung
mit Rastbremse

Das Aufrollmedium wird durch einmalige Betätigung der Auslösetaste am Gerät automatisch vollständig aufgerollt. Dafür aktiviert die Taste ein Rastauslösesystem, das an der Grundplatte angebracht ist.

Multifunktionsauslösung


Hier entscheidet Ihr Anwender selbst: Bei der Multifunktionsauslösung kann das Aufrollmedium sowohl über einen Tastendruck als auch über einmaliges Ziehen aufgerollt werden.

Tastendruckauslösung
mit Bremsrolle

Das Aufrollmedium wird durch Betätigung einer Auslösetaste bis zum gewünschten Punkt aufgerollt. Lässt der Anwender die Taste los, stoppt das Aufrollsystem.

Dauerzug


Beim Dauerzug steht das Aufrollmedium dauerhaft unter Zug. Sobald der Anwender das Medium loslässt, wird es vom Aufrollsystem automatisch vollständig aufgewickelt.

INDIVIDUELLE
ANFERTIGUNGEN.

Ihr individuelles Aufrollsystem

Ihre Anwendung bringt ganz eigene Anforderungen mit? Gerne entwickeln wir Ihr individuelles Aufrollsystem nach Ihren Vorstellungen.
